访问者模式

案例

1
2
年底，CEO和CTO开始评定员工一年的工作绩效，员工分为工程师和经理，CTO关注工程师的代码量、经理的新产品数量；CEO关注的是工程师的KPI和经理的KPI以及新产品数量。
由于CEO和CTO对于不同员工的关注点是不一样的，这就需要对不同员工类型进行不同的处理。

传统方式

设计一个Man和Woman类，在类中判断是成功还是失败。

问题：

  1. 如果系统比较小，还是ok的，但是考虑系统增加越来越多新的功能时，对代码改动较大，违反了ocp原则
  2. 扩展性不好，比如增加了新的人员类型，或者管理方法，都不好做

基本介绍

  • 访问者模式(Visitor Pattern)，封装一些作用于某种数据结构的各元素的操作，它可以在不改变数据结构的前提下定义作用于这些元素的新的操作。
  • 主要将数据结构与数据操作分离，解决数据结构和操作耦合性问题
  • 访问者模式的基本工作原理是:在被访问的类里面加一个对外提供接待访问者的接口
  • 访问者模式主要应用场景是:需要对一个对象结构中的对象进行很多不同操作(这些操作彼此没有关联)，同时需要避免让这些操作”污染”这些对象的类，可以选用访问者模式解决

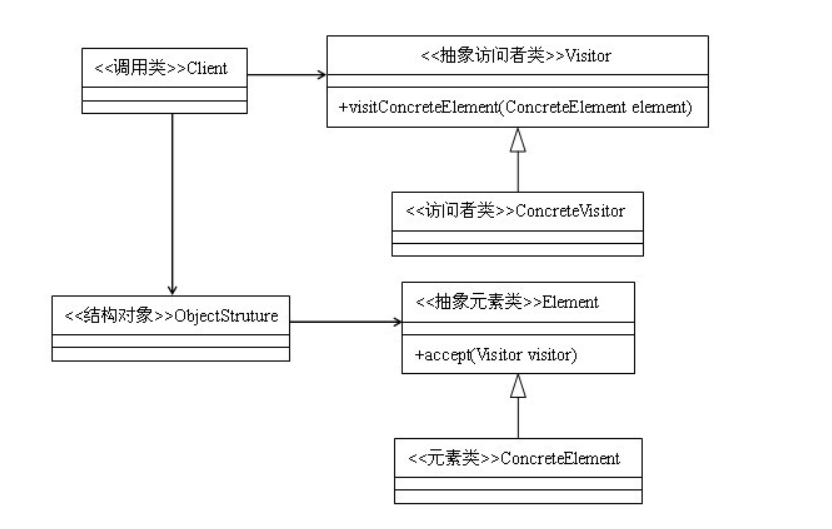

image-20220111171100565

角色

  • visitor是抽象访问者。为该对象结构中的ConcreteElement的每一个类声明一个visit操作
  • Concretevisitor:是一个具体的访问值实现每个有Visitor声明的操作，是每个操作实现的部分.
  • ObjectStructure:能枚举它的元素，可以提供一个高层的接口,用来允许访问者访问元素
  • Element：定义一个accept方法，接收二个访问者对象
  • ConcreteElement 为具体元素,实现了accet方法

解决问题

由于CEO和CTO对于不同员工的关注点是不一样的，这就需要对不同员工类型进行不同的处理。访问者模式此时可以派上用场了。

1
2
3
4
5
6
7
8
9
10
11
12
public abstract class Staff {

    public String name;
    public int kpi;// 员工KPI

    public Staff(String name) {
        this.name = name;
        kpi = new Random().nextInt(10);
    }
    // 核心方法，接受Visitor的访问
    public abstract void accept(Visitor visitor);
}

Staff 类定义了员工基本信息及一个 accept 方法，accept 方法表示接受访问者的访问，由子类具体实现。Visitor 是个接口，传入不同的实现类，可访问不同的数据。下面看看工程师和经理的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
// 工程师
public class Engineer extends Staff {

    public Engineer(String name) {
        super(name);
    }

    @Override
    public void accept(Visitor visitor) {
        visitor.visit(this);
    }
    // 工程师一年的代码数量
    public int getCodeLines() {
        return new Random().nextInt(10 * 10000);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
// 经理
public class Manager extends Staff {

    public Manager(String name) {
        super(name);
    }

    @Override
    public void accept(Visitor visitor) {
        visitor.visit(this);
    }
    // 一年做的产品数量
    public int getProducts() {
        return new Random().nextInt(10);
    }
}

工程师是代码数量，经理是产品数量，他们的职责不一样，也就是因为差异性，才使得访问模式能够发挥它的作用。Staff、Engineer、Manager 3个类型就是对象结构，这些类型相对稳定，不会发生变化。

然后将这些员工添加到一个业务报表类中，公司高层可以通过该报表类的 showReport 方法查看所有员工的业绩

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// 员工业务报表类
public class BusinessReport {

    private List<Staff> mStaffs = new LinkedList<>();

    public BusinessReport() {
        mStaffs.add(new Manager("经理-A"));
        mStaffs.add(new Engineer("工程师-A"));
        mStaffs.add(new Engineer("工程师-B"));
        mStaffs.add(new Engineer("工程师-C"));
        mStaffs.add(new Manager("经理-B"));
        mStaffs.add(new Engineer("工程师-D"));
    }

    /**
     * 为访问者展示报表
     * @param visitor 公司高层，如CEO、CTO
     */
    public void showReport(Visitor visitor) {
        for (Staff staff : mStaffs) {
            staff.accept(visitor);
        }
    }
}

Visitor 类型的定义， Visitor 声明了两个 visit 方法，分别是对工程师和经理对访问函数

1
2
3
4
5
6
7
8
public interface Visitor {

    // 访问工程师类型
    void visit(Engineer engineer);

    // 访问经理类型
    void visit(Manager manager);
}

首先定义了一个 Visitor 接口，该接口有两个 visit 函数，参数分别是 Engineer、Manager，也就是说对于 Engineer、Manager 的访问会调用两个不同的方法，以此达成区别对待、差异化处理。具体实现类为 CEOVisitor、CTOVisitor类

1
2
3
4
5
6
7
8
9
10
11
12
13
// CEO访问者
public class CEOVisitor implements Visitor {
    @Override
    public void visit(Engineer engineer) {
        System.out.println("工程师: " + engineer.name + ", KPI: " + engineer.kpi);
    }

    @Override
    public void visit(Manager manager) {
        System.out.println("经理: " + manager.name + ", KPI: " + manager.kpi +
                ", 新产品数量: " + manager.getProducts());
    }
}

这里使用到了双分派，即首先在客户端程序中，将具体的状态作为参数传递给Staff,这是第一次分派然后Staff类调用了作为参数的具体方法中的方法visit，同时将自己的this作为参数传入，第二次分派

在CEO的访问者中，CEO关注工程师的 KPI，经理的 KPI 和新产品数量，通过两个 visitor 方法分别进行处理。如果不使用 Visitor 模式，只通过一个 visit 方法进行处理，那么就需要在这个 visit 方法中进行判断，然后分别处理。

1
2
3
4
5
6
7
8
9
10
11
public class CTOVisitor implements Visitor {
    @Override
    public void visit(Engineer engineer) {
        System.out.println("工程师: " + engineer.name + ", 代码行数: " + engineer.getCodeLines());
    }

    @Override
    public void visit(Manager manager) {
        System.out.println("经理: " + manager.name + ", 产品数量: " + manager.getProducts());
    }
}

重载的 visit 方法会对元素进行不同的操作，而通过注入不同的 Visitor 又可以替换掉访问者的具体实现，使得对元素的操作变得更灵活，可扩展性更高，同时也消除了类型转换、if-else 等“丑陋”的代码。

1
2
3
4
5
6
7
8
9
10
11
public class Client {

    public static void main(String[] args) {
        // 构建报表
        BusinessReport report = new BusinessReport();
        System.out.println("=========== CEO看报表 ===========");
        report.showReport(new CEOVisitor());
        System.out.println("=========== CTO看报表 ===========");
        report.showReport(new CTOVisitor());
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
=========== CEO看报表 ===========
经理: 经理-A, KPI: 9, 新产品数量: 0
工程师: 工程师-A, KPI: 6
工程师: 工程师-B, KPI: 6
工程师: 工程师-C, KPI: 8
经理: 经理-B, KPI: 2, 新产品数量: 6
工程师: 工程师-D, KPI: 6
=========== CTO看报表 ===========
经理: 经理-A, 产品数量: 3
工程师: 工程师-A, 代码行数: 62558
工程师: 工程师-B, 代码行数: 92965
工程师: 工程师-C, 代码行数: 58839
经理: 经理-B, 产品数量: 6
工程师: 工程师-D, 代码行数: 53125

Staff 扮演了 Element 角色，而 Engineer 和 Manager 都是 ConcreteElement；CEOVisitor 和 CTOVisitor 都是具体的 Visitor 对象；而 BusinessReport 就是 ObjectStructure；Client就是客户端代码。

访问者模式最大的优点就是增加访问者非常容易，我们从代码中可以看到，如果要增加一个访问者，只要新实现一个 Visitor 接口的类，从而达到数据对象与数据操作相分离的效果。如果不实用访问者模式，而又不想对不同的元素进行不同的操作，那么必定需要使用 if-else 和类型转换，这使得代码难以升级维护。

注意事项

  • 优点
    • 访问者模式符合单一职责原则、让程序具有优秀的扩展性、灵活性非常高
    • 访问者模式可以对功能进行统一，可以做报表、UI、拦截器与过滤器，适用于数据结构相对稳定的系统
  • 缺点
    • 具体元素对访问者公布细节，也就是说访问者关注了其他类的内部细节，这是迪米特法则所不建议的,这样造成了具体元素变更比较困难
    • 违背了依赖倒转原则。访问者依赖的是具体元素，而不是抽象元素
    • 因此，如果一个系统有比较稳定的数据结构，又有经常变化的功能需求，那么访问者模式就是比较合适的.
